Trong ngành tổ chức sự kiện, việc truyền tải hình ảnh chất lượng cao nhằm đảm bảo tiêu chuẩn hình ảnh của sự kiện là điều vô cùng quan trọng Từ những sân khấu ca nhạc hoành tráng đến các hội nghị, hội thảo chuyên ngành, các thiết bị trình chiếu như LED, máy chiếu hay màn hình TV đều cần đến những loại dây kết nối tín hiệu hình ảnh phù hợp. Tuy nhiên, không phải ai cũng thực sự hiểu rõ và chọn đúng loại dây phù hợp
Trong bài viết này, Lime Media & Entertainment sẽ giúp bạn nắm vững các loại dây tín hiệu hình ảnh phổ biến hiện nay, kèm theo ưu nhược điểm và ứng dụng thực tế trong các sự kiện để bạn không bao giờ phải lo “rớt tín hiệu” vào phút chót nhé!

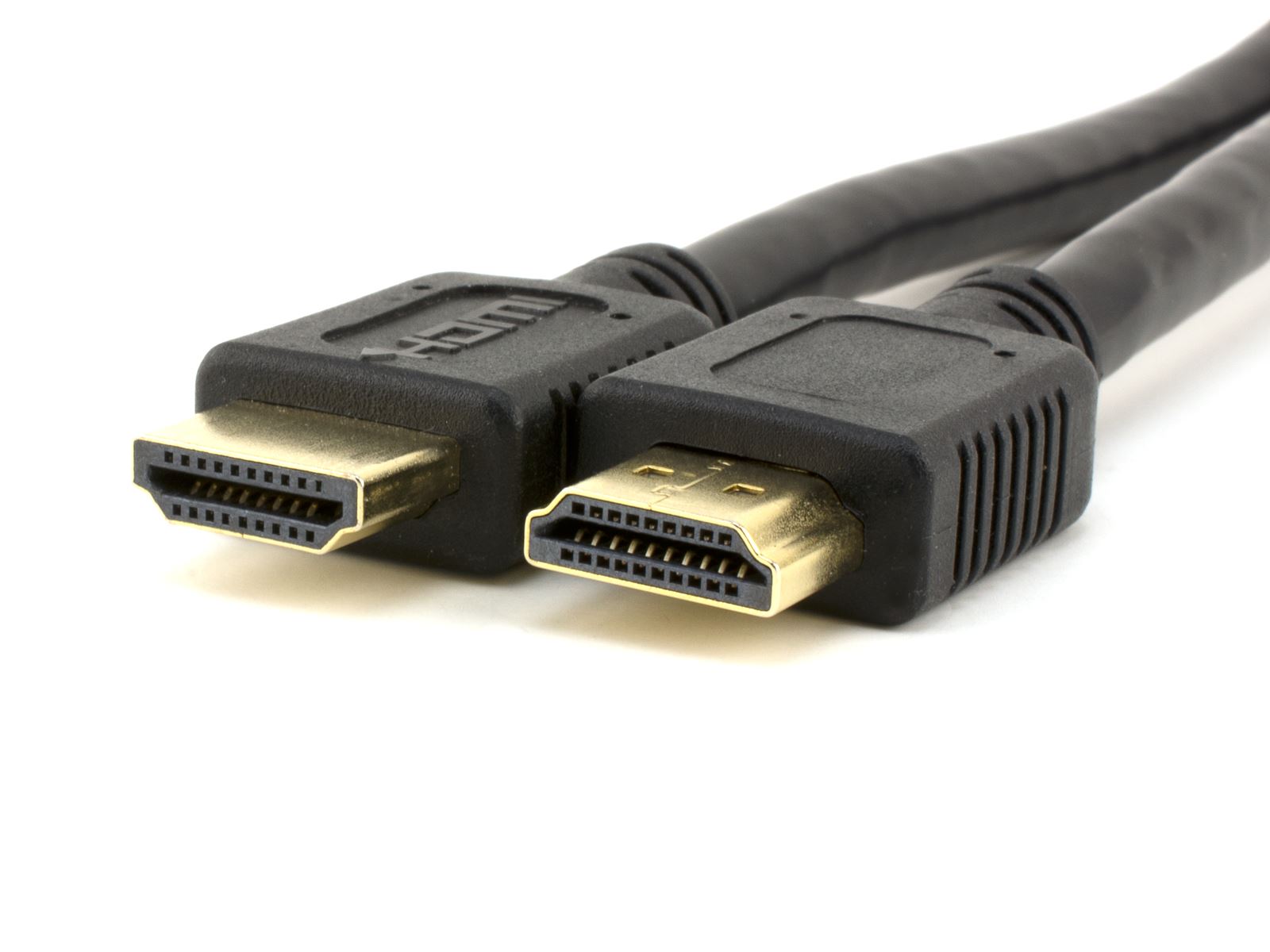

1. Dây Tín hiệu HDMI (High-Definition Multimedia Interface)
Nguồn: Internet
Mở đầu, chúng ta hãy bắt đầu với loại dây được sử dụng rộng rãi nhất hiện nay: HDMI. Có mặt ở hầu hết các thiết bị trình chiếu hiện đại, HDMI là cái tên không thể thiếu khi cần kết nối hình ảnh nhanh chóng và hiệu quả.
Định nghĩa & cấu tạo:
HDMI là chuẩn kết nối tín hiệu hình ảnh và âm thanh kỹ thuật số phổ biến nhất hiện nay. Một dây HDMI tiêu chuẩn gồm 19 chân, có thể truyền đồng thời cả hình ảnh lẫn âm thanh chỉ với một sợi cáp duy nhất, giúp tiết kiệm và đơn giản hóa quá trình lắp đặt.
Ứng dụng:
HDMI được sử dụng thường xuyên và phổ biến cho tất cả mọi hoạt động trình chiếu hình ảnh trong tất cả các loại sự kiện. HDMI vừa có thể kết nối từ nguồn phát hình ảnh/clip đến thiết bị trình chiếu như màn hình LED, Tivi, máy chiếu…vừa có thể truyền hình ảnh từ máy tính này sang máy tính khác.
Ưu điểm:
- Truyền đồng thời cả hình ảnh và âm thanh chất lượng cao chỉ bằng 1 dây.
- Hỗ trợ độ phân giải cao (Full HD, 4K, thậm chí 8K).
- Tính phổ biến cao, dễ kết nối với laptop, máy chiếu, màn LED TV, v.v.
Nhược điểm:
- Khoảng cách truyền tối ưu dưới 15m. Nếu dài hơn cần dùng bộ khuếch đại tín hiệu hoặc HDMI Extender.
- Dễ bị lỏng, tín hiệu không ổn định nếu không cố định tốt đầu dây.
Trình chiếu nhiều màn hình
Có nhiều trường hợp đặc biệt khi bạn muốn trình chiếu một nội dung lên nhiều màn hình hoặc đôi khi hoán đổi nội dung trên các màn hình (từ nhiều nguồn phát video, ảnh, camera khác nhau), chúng ta sẽ sử dụng HDMI splitter hoặc HDMI matrix để chia từ một nguồn ra nhiều đích. Tuy nhiên, cần đảm bảo chất lượng thiết bị chia để tránh hiện tượng nháy hình, mất đồng bộ tín hiệu hoặc độ trễ.
Lưu ý: Khi chia HDMI, hãy kiểm tra độ phân giải tối đa của splitter và chiều dài dây – dây dài nên dùng thêm bộ khuếch đại hoặc HDMI extender qua cáp mạng (CAT5e/6) để giữ ổn định.

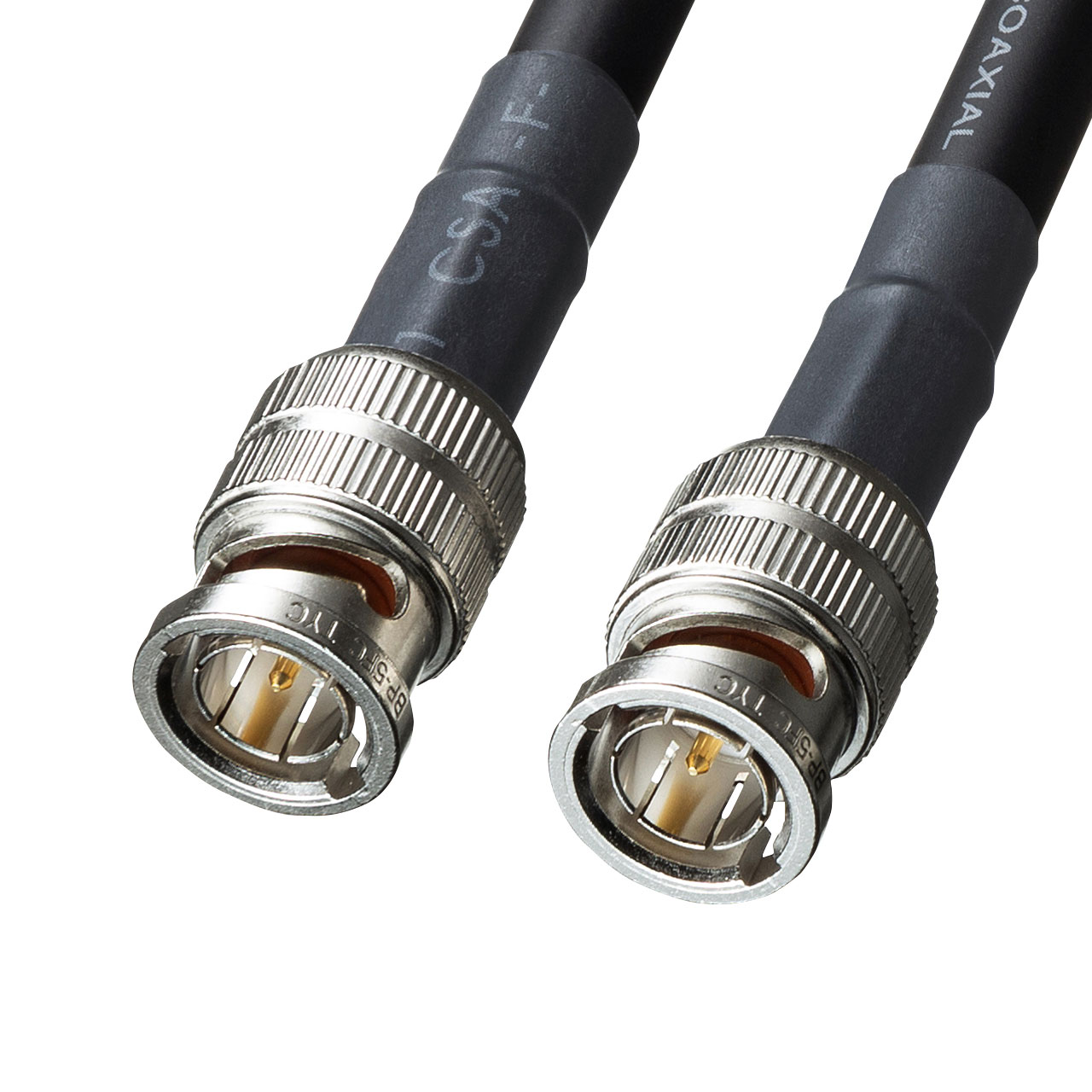

2. Dây tín hiệu SDI (Serial Digital Interface)
Nguồn: Internet
Khi HDMI không đủ tầm với, đặc biệt ở các sân khấu lớn hay sự kiện có livestream chuyên nghiệp, SDI sẽ là lựa chọn hoàn hảo. Đây là loại dây được thiết kế dành riêng cho các hệ thiết bị quay hình chuyên nghiệp nhưng đồng thời cũng được sử dụng cho các hoạt động trình chiếu hình ảnh chất lượng cao.
Định nghĩa & cấu tạo:
SDI là giao thức truyền tín hiệu hình ảnh kỹ thuật số qua cáp đồng trục (BNC). Khác với HDMI, SDI được thiết kế cho ngành công nghiệp phát sóng chuyên nghiệp với khả năng truyền tín hiệu ở khoảng cách xa mà không suy hao chất lượng.
Ứng dụng:
Dùng trong các sự kiện quy mô lớn, truyền hình trực tiếp (livestream), sân khấu ngoài trời, concert, gala có sử dụng camera chuyên nghiệp.
Ưu điểm:
- Truyền hình ảnh ổn định ở khoảng cách xa (lên tới 100m – 300m tùy loại SDI).
- Độ trễ gần như bằng 0, tín hiệu đồng bộ, sắc nét.
- Lý tưởng cho kết nối giữa camera – bàn switcher – LED.
Nhược điểm:
- Không truyền được âm thanh (hoặc rất hạn chế).
- Cần thiết bị hỗ trợ chuẩn SDI (camera, switcher, màn hình chuyên dụng).
- Giá thành và độ phức tạp cao hơn HDMI.

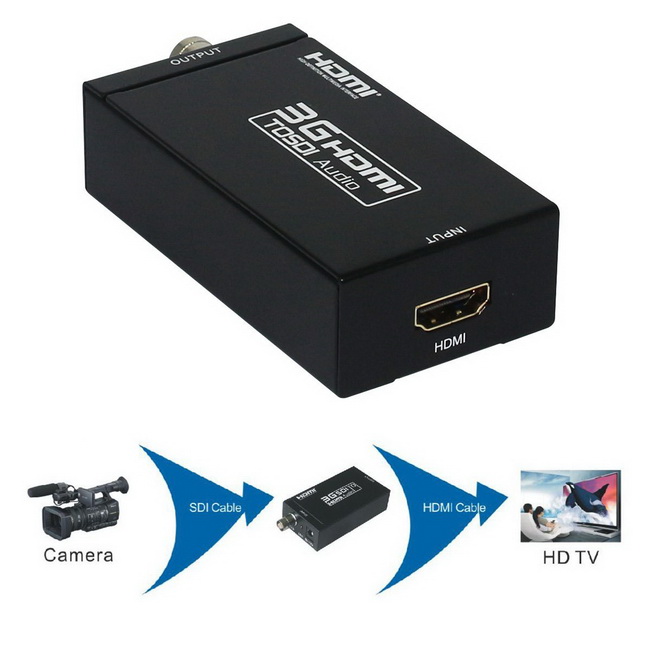

3. Bộ chuyển dây tín hiệu HDMI – SDI và ngược lại
Nguồn: Internet
Trong quá trình tổ chức sự kiện, việc kết nối giữa các thiết bị có chuẩn tín hiệu khác nhau là điều rất thường gặp. Camera chuyên dụng thường sử dụng chuẩn SDI, trong khi các thiết bị hiển thị như màn hình LED, TV, hay switcher lại phổ biến với chuẩn HDMI. Để đảm bảo tín hiệu được truyền ổn định và đúng định dạng, bộ chuyển đổi tín hiệu (converter) trở thành một thiết bị trung gian không thể thiếu.
Hiện nay có hai loại converter chính:
- HDMI to SDI: Dùng để chuyển tín hiệu từ các thiết bị xuất HDMI (như laptop, máy quay bán chuyên) sang SDI, phù hợp cho việc truyền xa hoặc kết nối với hệ thống xử lý chuyên nghiệp.
- SDI to HDMI: Dùng khi cần hiển thị tín hiệu từ thiết bị SDI ra các thiết bị HDMI phổ thông như màn hình TV, bộ truyền phát không dây, hay thiết bị thu phát.
Các thương hiệu uy tín như Blackmagic Design, AJA, Decimator, AVMatrix… thường được lựa chọn bởi độ ổn định cao và khả năng xử lý tín hiệu chính xác.
Một vài lưu ý khi sử dụng converter:
- Kiểm tra kỹ chuẩn tín hiệu hỗ trợ (HD-SDI, 3G-SDI, 6G, 12G…) để tương thích với thiết bị.
- Nên cấp nguồn độc lập cho converter để tránh hiện tượng sụt áp hoặc chập chờn tín hiệu.
- Nếu cần xuất tín hiệu đồng thời tới nhiều thiết bị, ưu tiên dùng converter có hỗ trợ loop-out (tín hiệu ra lặp lại) hoặc audio embedding/de-embedding nếu xử lý cả âm thanh.

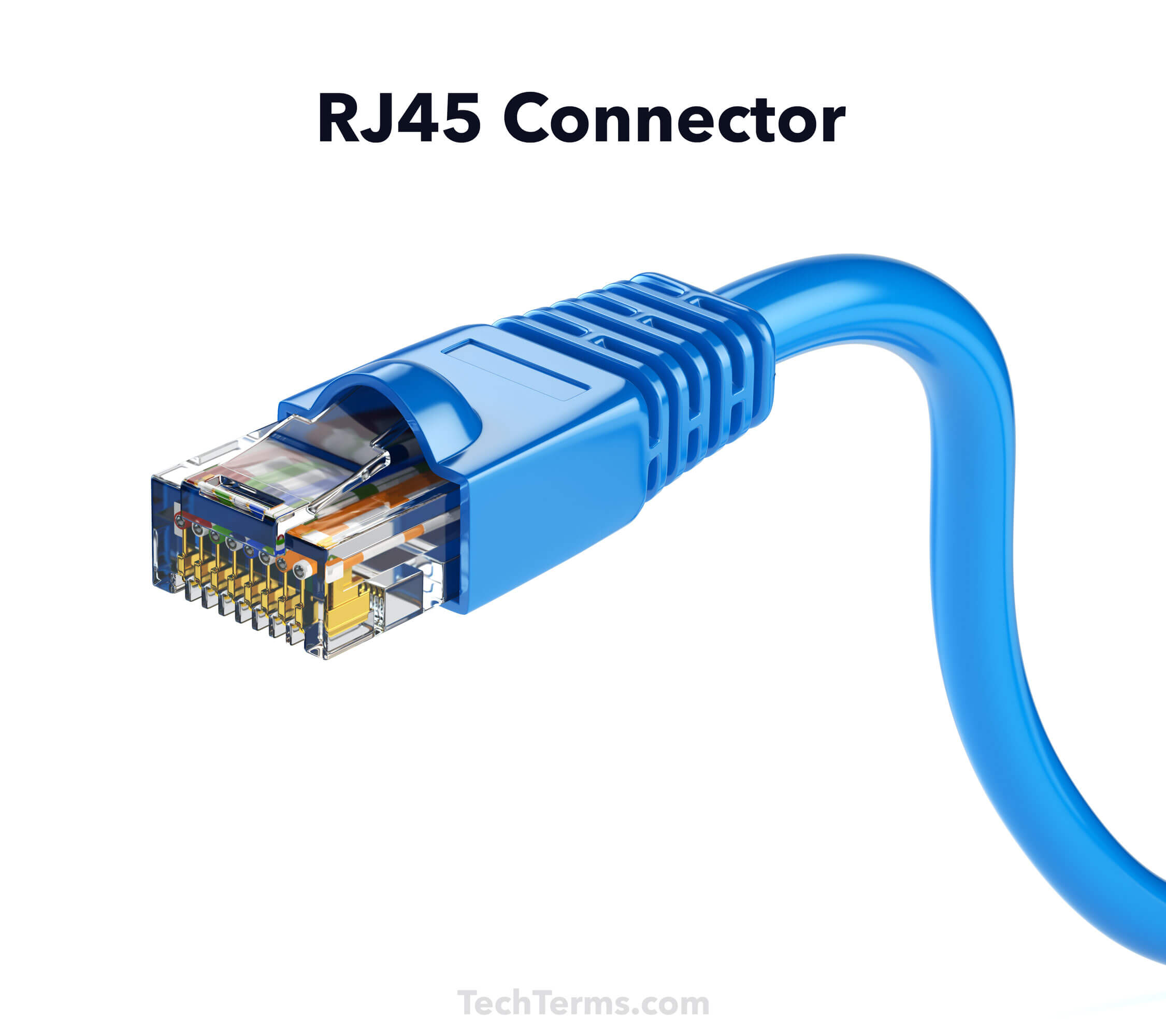

4. Dây tín hiệu Cáp mạng RJ45 – Cáp mạng CAT5E / CAT6 / CAT7
Nguồn: Internet
Trong các sân khấu hiện đại, đặc biệt là những chương trình có livestream, truyền tín hiệu âm thanh số, hoặc sử dụng hệ thống điều khiển mạng cho ánh sáng, media server, thì cáp mạng RJ45 là một thành phần không thể thiếu. Dù không truyền tín hiệu hình ảnh trực tiếp, nhưng RJ45 đóng vai trò nền tảng trong việc duy trì kết nối ổn định, băng thông cao và độ trễ thấp giữa các thiết bị công nghệ.
Định nghĩa & Cấu tạo
Dây tín hiệu Cáp mạng RJ45 là loại dây dẫn tín hiệu dạng xoắn đôi, dùng để truyền dữ liệu giữa các thiết bị số như máy tính, switch, router, bộ điều khiển ánh sáng, camera IP… Ký hiệu “RJ” là viết tắt của “Registered Jack”, và đầu cắm RJ45 có 8 chân tiếp xúc, tương thích với các chuẩn Ethernet như Cat5e, Cat6, Cat6A, Cat7…
Cáp có hai loại chính:
- Cáp thẳng (Straight-through): kết nối các thiết bị khác loại (ví dụ: máy tính – switch).
- Cáp chéo (Crossover): kết nối thiết bị cùng loại (ví dụ: máy tính – máy tính), hiện ít dùng vì thiết bị mới thường có tính năng tự nhận.
Ưu điểm
- Giá rẻ, dễ mua, dễ thi công.
- Truyền xa: từ 50 – 100m, hoặc hơn nếu dùng thiết bị chuyên dụng.
- Có thể truyền kèm điều khiển từ xa, tín hiệu mạng, âm thanh…
- Linh hoạt – dễ kết nối nhiều thiết bị thông qua switch mạng.
Nhược điểm
- Phụ thuộc vào chất lượng bộ chuyển (extender).
- Có thể bị nhiễu nếu thi công gần nguồn điện, âm thanh công suất lớn.
- Một số thiết bị chỉ hỗ trợ định dạng tín hiệu giới hạn (ví dụ không hỗ trợ 4K/60Hz).
Ứng dụng tiêu biểu
- Truyền tín hiệu từ laptop đến màn LED / máy chiếu ở xa.
- Lắp đặt cố định trong văn phòng, hội trường, nhà hát.
- Tích hợp vào hệ thống điều khiển trung tâm / matrix switcher.

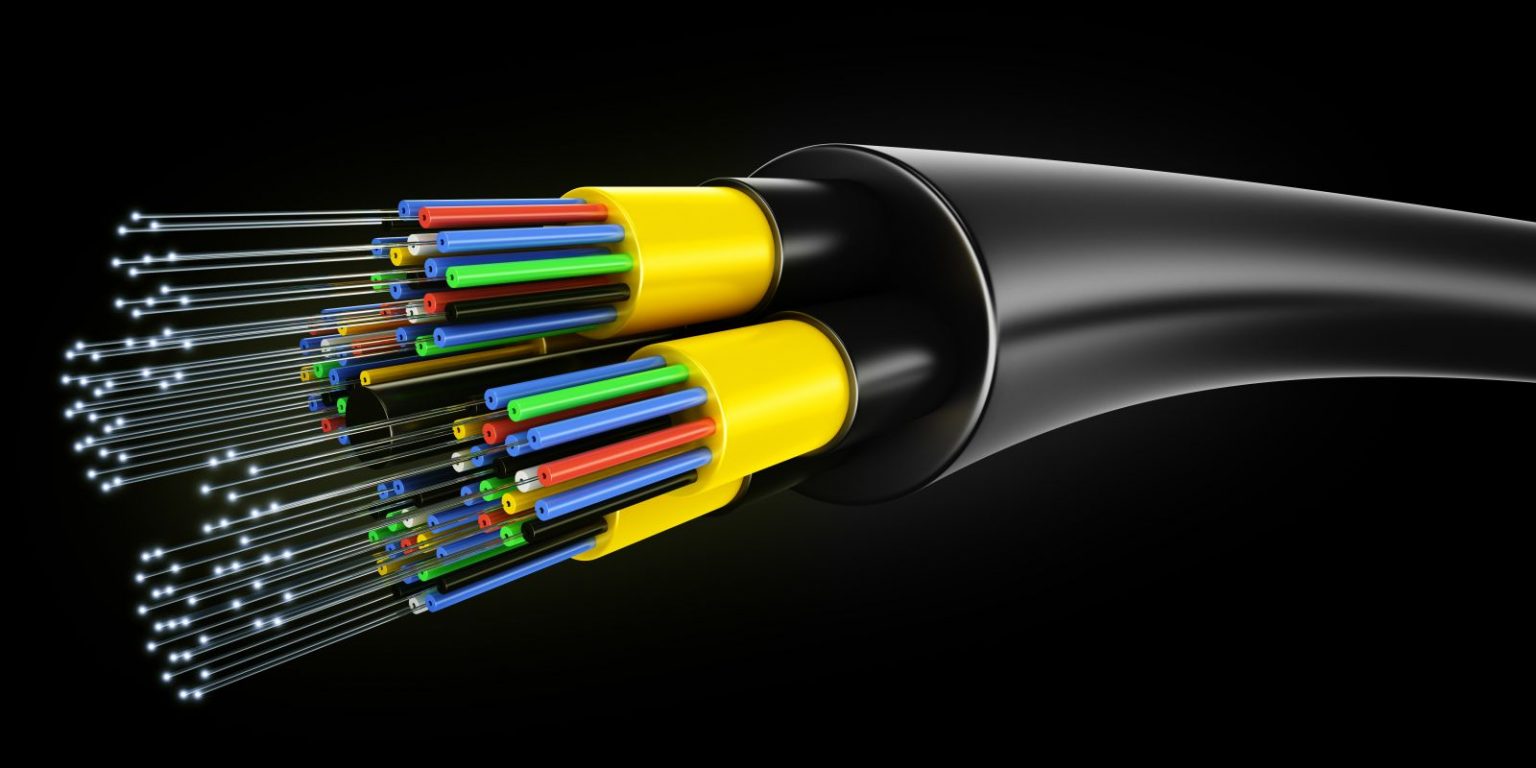

5. Dây tín hiệu Cáp quang
Nguồn: Internet
Khi một sự kiện đòi hỏi truyền tín hiệu đường dài, băng thông cực lớn và độ trễ cực thấp, đặc biệt trong các hệ thống livestream nhiều điểm, kết nối các switch backbone, hoặc điều khiển ánh sáng – video từ xa, thì cáp quang trở thành giải pháp gần như bắt buộc. Đây là loại cáp cho phép truyền dữ liệu bằng ánh sáng, giúp đảm bảo độ ổn định và tốc độ vượt trội so với các loại cáp đồng thông thường.
Định nghĩa & cấu tạo
Cáp quang là loại cáp truyền dữ liệu bằng tín hiệu ánh sáng, không phải điện từ như cáp đồng (RJ45, HDMI…). Bên trong dây tín hiệu là một lõi sợi thủy tinh hoặc nhựa trong suốt, cho phép ánh sáng truyền đi theo cơ chế phản xạ toàn phần. Cáp quang có hai loại phổ biến:
- Single-mode (SM): dùng cho truyền xa (từ vài km đến hàng chục km), lõi rất nhỏ (~9 micron).
- Multi-mode (MM): dùng cho truyền gần (dưới 300m), lõi lớn hơn (~50 micron), giá rẻ hơn.
- Đầu cắm phổ biến gồm: LC, SC, ST, hoặc các module SFP, SFP+ tích hợp trên switch.
Cách sử dụng
- Dây tín hiệu Cáp quang truyền tín hiệu HDMI, SDI, DP, audio… bằng bộ chuyển đổi (Transceiver) quang.
- Phổ biến trong event lớn, sân khấu ngoài trời, live stream đa camera, trường quay hoặc trung tâm điều khiển.
- Hỗ trợ truyền 4K, 8K với độ trễ thấp.
Ưu điểm
- Truyền rất xa: lên đến 10–20km không suy hao.
- Chống nhiễu tuyệt đối: không bị ảnh hưởng bởi sóng điện từ.
- Truyền được tín hiệu chất lượng rất cao, băng thông lớn.
- Bền và ổn định nếu thi công đúng.
Nhược điểm
- Giòn, dễ gãy nếu bị uốn mạnh hoặc lắp đặt sai kỹ thuật.
- Chi phí cao: Cáp, đầu nối, thiết bị chuyển đổi thường đắt hơn.
- Cần thi công chính xác, khó sửa chữa nếu hỏng.
Ứng dụng tiêu biểu
- Kết nối camera quay xa trên sân khấu về bàn kỹ thuật.
- Truyền tín hiệu hình ảnh từ FOH đến màn LED hoặc máy chiếu ở xa.
- Hệ thống broadcast / truyền hình cần độ trễ cực thấp.

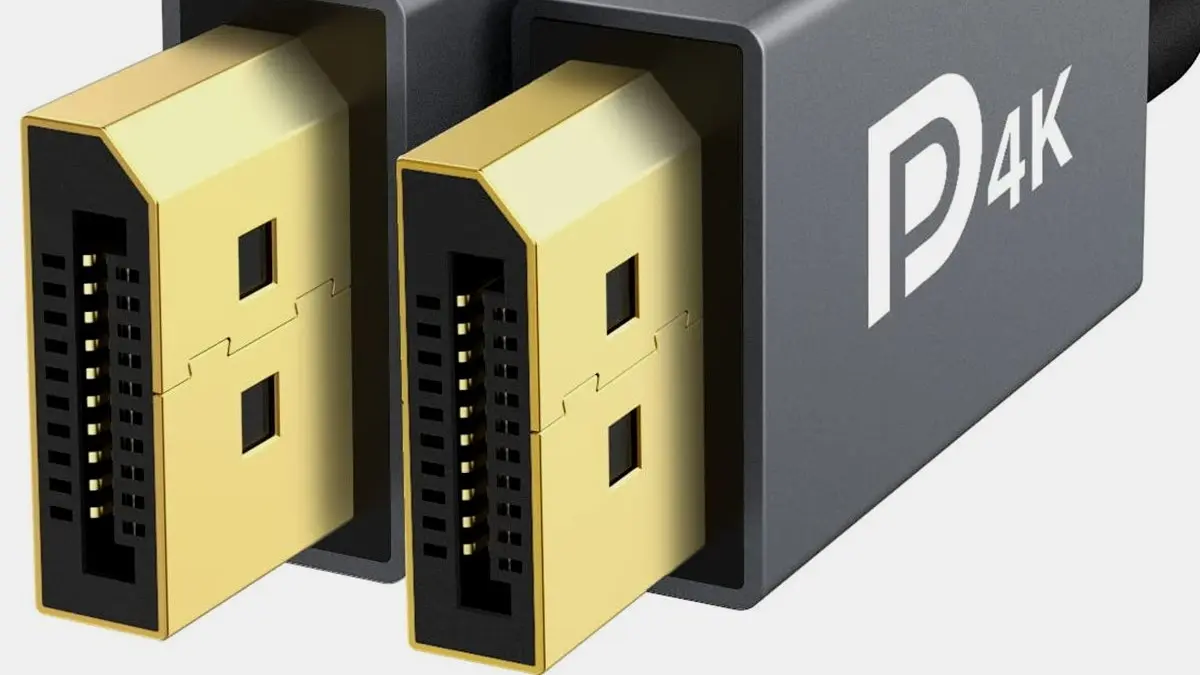

6. Dây tín hiệu DisplayPort
Nguồn: Internet
Trong ngành sự kiện, nếu bạn làm việc nhiều với máy tính đời mới hoặc cần truyền tải hình ảnh độ phân giải cực cao (4K, 8K), thì DisplayPort là một lựa chọn đầy tiềm năng.
Định nghĩa & cấu tạo:
DisplayPort là chuẩn kết nối hình ảnh kỹ thuật số chủ yếu được dùng trong môi trường máy tính và chuyên dụng cho các thiết bị có yêu cầu độ phân giải cao. Cấu trúc gồm nhiều làn truyền dữ liệu song song, cho phép đạt độ phân giải và tần số quét cao hơn HDMI ở cùng thời điểm.
Ứng dụng:
Thường dùng trong các triển lãm công nghệ, hội thảo IT, không gian cần độ phân giải siêu cao và tính năng mở rộng đa màn hình.
Ưu điểm:
- Dây tín hiệu DP có tốc độ truyền dữ liệu cao, hỗ trợ độ phân giải lớn.
- Khả năng mở rộng và tích hợp tốt trong các môi trường công nghệ cao.
- Có thể dùng adapter chuyển sang HDMI dễ dàng.
Nhược điểm:
- DisplayPort Kén thiết bị trình chiếu (đặc biệt là máy chiếu, LED tại sự kiện).
- Ít phổ biến hơn HDMI trong ngành tổ chức sự kiện.
- Không phải kỹ thuật viên nào cũng có sẵn adapter hoặc kinh nghiệm xử lý.
Chia tín hiệu DP:
Cần dùng DP splitter chuyên dụng hoặc hub MST (Multi-Stream Transport) để chia tín hiệu ra nhiều màn hình. Một số card đồ họa hỗ trợ sẵn MST daisy-chain (kết nối chuỗi).
Lưu ý:
Dây tín hiệu DisplayPort cũng bị giới hạn chiều dài. Với độ dài trên 2m, nên dùng cáp đạt chứng nhận DP 1.4 trở lên. Khi chia tín hiệu, lưu ý độ phân giải của từng màn hình để tránh xung đột.

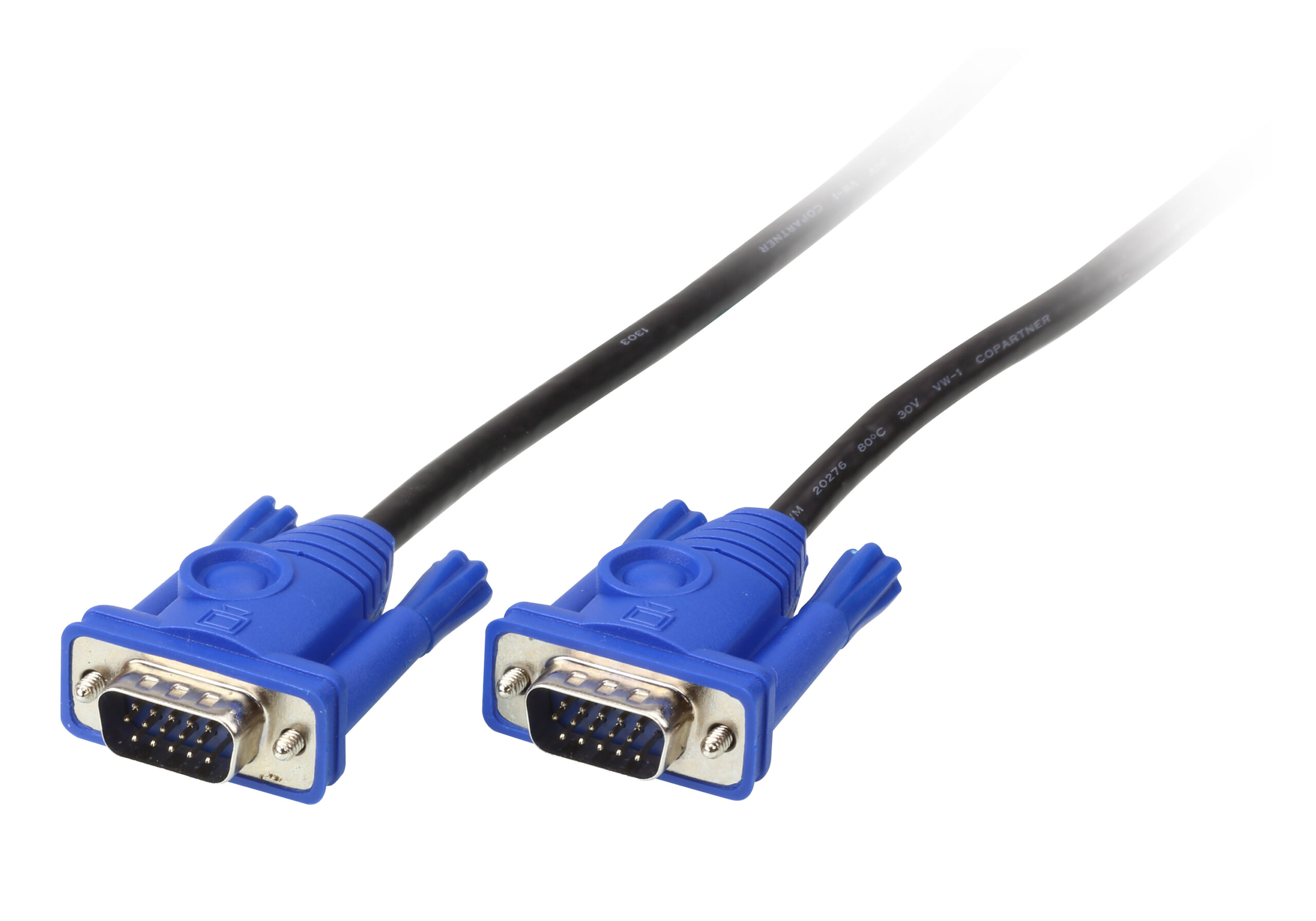

7. Dây tín hiệu VGA và DVI
Nguồn: Internet
Cuối cùng, khi các bạn quay lại làm việc với những hệ thống cũ hơn, bạn vẫn có thể bắt gặp VGA hoặc DVI, những chuẩn kết nối đã từng phổ biến một thời.
Định nghĩa:
- VGA (Video Graphics Array): Chuẩn kết nối hình ảnh analog ra đời từ cuối thập niên 80, dùng cổng 15 chân màu xanh đặc trưng.
- DVI (Digital Visual Interface): Chuẩn kết nối hình ảnh kỹ thuật số ra đời sau VGA, cho hình ảnh rõ hơn, với 3 biến thể: DVI-D (digital), DVI-A (analog), DVI-I (cả hai).
Trước đây, VGA và DVI là những chuẩn kết nối phổ biến trên máy tính để bàn, laptop đời cũ, màn hình LCD, máy chiếu văn phòng và nhiều thiết bị xử lý hình ảnh, nhờ tính đơn giản, dễ sử dụng; VGA tương thích rộng với các thiết bị analog, trong khi DVI mang lại hình ảnh sắc nét và ít nhiễu hơn. Dù vậy, cả hai đều không hỗ trợ truyền âm thanh, VGA dễ suy hao tín hiệu khi dùng cáp dài, DVI kén cáp chuyển đổi và đều bị giới hạn về độ phân giải so với các chuẩn hiện đại như HDMI hay DisplayPort.
Ngày nay, cả VGA và DVI gần như không còn được sử dụng rộng rãi trong ngành tổ chức sự kiện và trình chiếu chuyên nghiệp, vì chuẩn kết nối đã thay đổi sang HDMI, SDI, DP, USB-C. Chỉ còn xuất hiện khi làm việc với thiết bị rất cũ hoặc phải tương thích với hệ thống đã lắp đặt lâu năm.
Tổng kết
Dù chỉ là một vật nhỏ bé, nhưng mỗi sợi dây kết nối lại giữ vai trò cực kỳ quan trọng trong hệ thống trình chiếu của sự kiện. Việc hiểu và chọn đúng loại dây kết nối tín hiệu hình ảnh không phải là chuyện kỹ thuật đơn thuần, mà là yếu tố sống còn để đảm bảo toàn bộ chương trình vận hành trơn tru, giúp cho sự kiện diễn ra thành công tốt đẹp
